靶式流量計在煤氣流量測量中的應用案例

 》 應用行業：

煤氣流量測量。當下，天然氣、煤氣正在走入千家萬戶中，方便了人們的生活，成為人們生活不可或缺的一部分。天然氣、煤氣的計量方式一般包括體積計量、質量計量和能量計量這三種方式，如今比較廣泛應用的是體積計量。計量時對計量數據的要求比較高。

》 客戶介紹：

來自內蒙古鄂爾多斯的某中外合資企業，擁有當今最先進的技術裝備及大型自備電廠，加上當?shù)負碛胸S富的煤炭礦產等資源，主要生產和銷售錳硅合金。由于氣化爐的水煤氣濕度大、粉塵濃且具有較大粘性粘，原用渦街和V錐流量計，都沒有成功。

》 所測流量工藝參數：

口徑：DN600

壓力：3.4~4KPa（不大于7KPa）

溫度：130度（不高于180度）

量程：5000~10000~15000m3/h

密度：0.756kg/m3

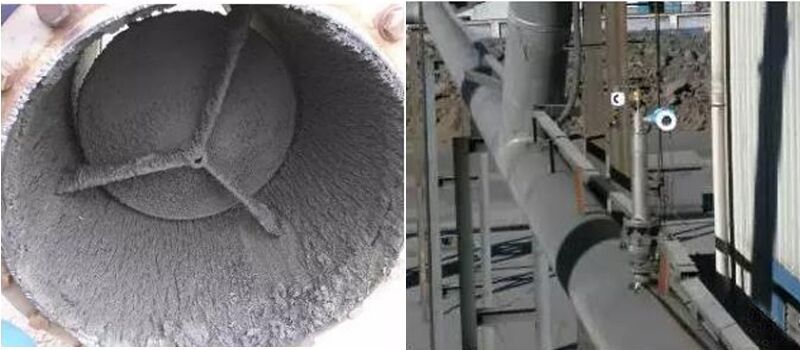

煤氣管道，一般口徑較大，壓力較低，含有大量粘性灰渣，并且濕度較大。采用傳統的節流裝置測量其流量時，極易堵塞引壓管，造成較大的測量誤差。其它很多流量儀表在這種工況都沒有成功案例。

》 產品介紹：

 根據客戶需求，我公司開發了在線插入式吹掃靶式流量計保證客戶能夠正常使用靶式流量計。研究人員通過了解客戶實際情況之后在靶桿周圍設計了一正壓腔室，通過持續不斷的向正壓腔室吹入氮氣，在靶桿周圍形成一正壓區域，從而阻擋灰塵進入到靶桿周圍敏感區域，從而保證靶式流量計能夠正常工作于高粘粉塵環境中。
